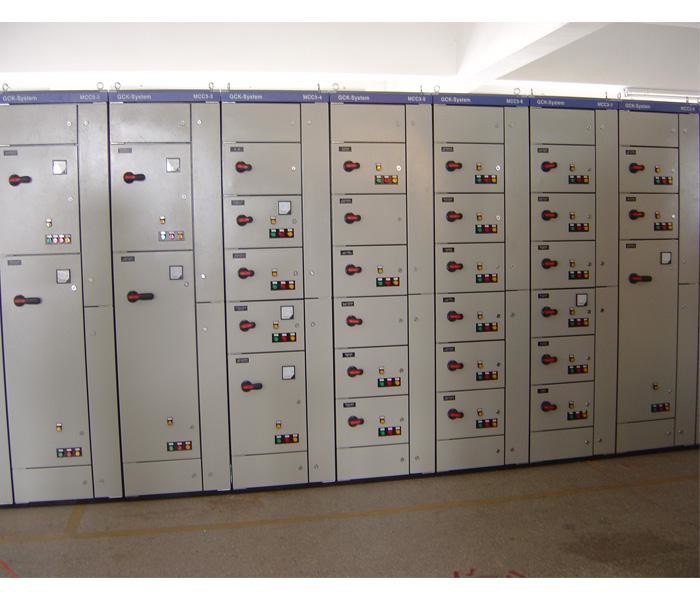

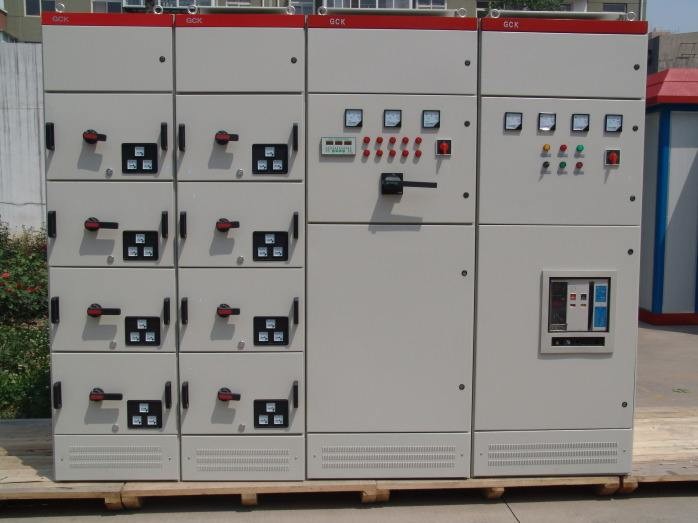

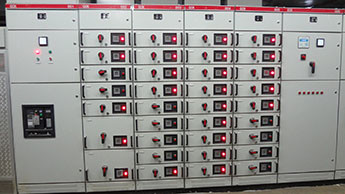

Modelo econômico do Switchgear da baixa tensão de GCK

Descrição de produto

Informação geral

Os tipos produto de Houndreds como como o switchgear withdrawable de baixa voltagem de GCK (PC) pelo centro do tanque e do controlo do motor de centro da distribuição do poder (CCM) de duas porções, são apropriados para empresas industriais e minando do central elétrica e da subestação e outros usuários de poder como a C.A. 50 hertz, tensão máxima a 660 v, a corrente de trabalho máxima - 3150 - um sistema de distribuição do poder, como a distribuição de poder, o controlo do motor e a iluminação do equipamento da distribuição de poder tal como o controle de distribuição de conversão de energia elétrica.

Os tipos produto de Houndreds como como o switchgear withdrawable de baixa voltagem de GCK com capacidade de quebra alta, boa estabilidade térmica, estrutura avançada, esquema razoável, elétrico da série prática, normalização forte, vária unidade das soluções em toda a combinação, um armário puseram-se oneself na posição de uma outra pessoa para acomodar o circuito são mais, área de salvaguarda, aparência bonita, manutenção alta da categoria da proteção, a segura e a segura, e a conveniente.

Este produto conforma-se ao padrão IEC439, igualmente conforma-se a gb7251.1-2005 (padrão nacional do conjunto de baixa voltagem do switchgear) e a zbk36001-89 “padrão profissional do conjunto de baixa voltagem do switchgear da tração-para fora”.

Características estruturais:

1. O quadro de armário adota o perfil de C, a conexão de parafuso sem estrutura de solda para evitar soldar a deformação e o esforço, e melhora a precisão da instalação.

2. A estrutura interna será galvanizada. Após a conservação em vinagre e fosfatar, o exterior foi pulverizado com o pó eletrostático da cola Epoxy.

3. (PC) no centro da arca da distribuição de poder na linha, a área através do nível superior, nível inferior da barra da área da barra para o interruptor, o disjuntor pode ser CW1 homebred configurado, série HSW1, pode igualmente de acordo com a necessidade do cliente de configurar e assim por diante a produção estrangeira da empresa elétrica de vários tipos do interruptor, tais como o interruptor da série da empresa E de ABB, assim como o interruptor inteligente.

Dados técnicos

condições do uso

a elevação 1.The não excederá 2000m;

a temperatura do ar 2.The ambiental não é mais alta do que +40℃, e a temperatura média dentro de 24 horas não é mais alta do que +35℃, a temperatura do ar ambiental não é mais baixo do que -5℃;

3.Atmospheric condiciona o ar está limpo, a humidade relativa não excede 50% quando a temperatura é +40℃, e a humidade relativa relativamente alta está permitida quando a temperatura é relativamente baixa.

Por exemplo, em +20℃, é 90%;

fogo 4.No, risco de explosão, poluição séria, corrosão química e vibração violenta do lugar;

a inclinação 5.The com o plano vertical não excederá 5 graus;

o produto 6.This é apropriado para o seguintes transporte e armazenamento da temperatura: -25℃~55℃, em um curto período de tempo (não mais do que 24h) não mais do que +70℃.

instrução da ordem:

1. Diagrama esquemático do circuito principal ou do diagrama esquemático elétrico

2. Arranjo e disposição

3. Modelo, especificação e quantidade de componentes principais.

4. Método do fio e especificação entrante e que parte do cabo, etc.

5. Se a conexão do ônibus é exigida entre os dispositivos, a conexão e a altura do ônibus da terra estarão fornecidas.

6. Outras exigências pedindo
