Detalhes do produto:
|
|
Lugar de origem: | CHINA |
---|---|
Marca: | HENGFENGYOU |
Certificação: | ISO IEC CB COC KEMA SNI SABS CCC |
Número do modelo: | GCK, MNS |
Condições de Pagamento e Envio:
|
|
Quantidade de ordem mínima: | 1 |
Preço: | 200-20000/piece |
Detalhes da embalagem: | caso de madeira |
Tempo de entrega: | 30 DIAS |
Termos de pagamento: | LC T/T |
Habilidade da fonte: | 5000 partes/ano |
Informação detalhada |
|||
Número do modelo: | GCK, MNS | Tipo: | metal folheado |
---|---|---|---|
Frequência avaliado: | C.A. 50Hz (60Hz) | Corrente avaliado (A): | 630, 1250, 1600, 2500, 3510, 4000 |

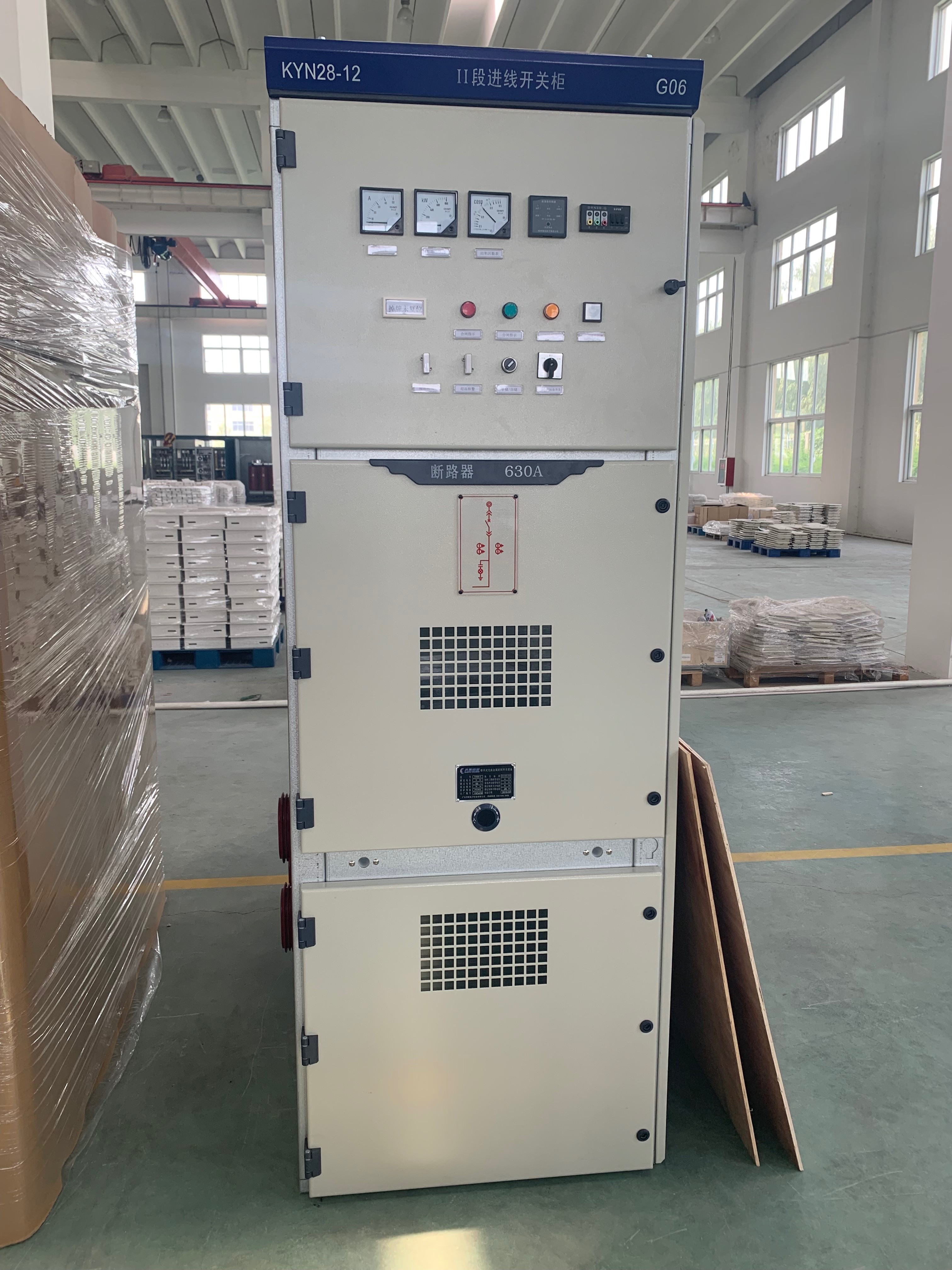

Aplicação: | Transmissão de energia ou distribuição | Nome do produto: | Kyn28 12 switchgear bonde 11kv |
Tensão avaliado: | 3KV, 7.2KV, 12KV opcional | ||
Realçar: | switchgear da baixa tensão,switchgear folheado do metal da baixa tensão |
Descrição de produto
Os cercos personalizados da baixa tensão de caixa de distribuição do poder do Switchgear da baixa tensão comutam o armário com preço baixo em China
1. O armário de distribuição de baixa voltagem da C.A. de GCK é apropriado para sistemas de distribuição do poder de C.A. 50 hertz, a tensão de trabalho avaliado 380V, corrente de trabalho avaliado acima a 3150A por usuários elétricos dos centrais elétricas, subestações e as empresas industriais e minando etc. para a conversão, a distribuição e o controle do equipamento elétrico, o equipamento de iluminação e o equipamento da distribuição.
O armário de distribuição de baixa voltagem da C.A. de GCK é armário de distribuição de baixa voltagem novo projetado de acordo com as exigências do superior do Ministério de Energia, de usuários elétricos e de departamento de projeto baseados no princípio de segurança, de economia, de caráter razoável e de confiança. O produto tem as características da capacidade de quebra alta, a boa estabilidade térmica dinâmica, o esquema elétrico flexível, a combinação conveniente, o seriation e a exequibilidade forte, a estrutura nova e o nível alto etc. da proteção. Pode ser usado como o produto promovido do switchgear de baixa voltagem.
O armário de distribuição de baixa voltagem da C.A. de GCK conforma-se ao switchgear IEC439 de baixa voltagem e aos conjuntos controlgear e ao switchgear de baixa voltagem etc. do GB 7251.
2. Escala do uso & da finalidade
Os painéis elétricos são aplicados ao sistema de distribuição nos centrais elétricas, os prédios, a indústria química, e o petróleo, a metalurgia e as indústrias têxteis. Nos grandes centrais elétricas e no petróleo altamente automatizado e nas indústrias químicas que exigem a conexão com os computadores, é usado, como um equipamento de baixa voltagem completo da distribuição, para a distribuição de poder no sistema de produção e de distribuição de eletricidade com frequência trifásica da C.A. 50(60) hertz, 380V (400) (600) e corrente avaliado até e incluindo 4000A, e compensação do centralizar-controle do motor e de poder reativo.
3. Condição elétrica do serviço dos painéis
1. Temperatura ambiental: -15 ' C~+40'C
2. Altura: <>
3. Umidade do ar:
média diária da umidade do ar <>
média mensal da umidade do ar <>
4. Intensidade do terremoto <>
5. Nenhum gás corrosivo ou inflamável
Assunto da condição especial aos usuários
Artigo | Unidade | Parâmetros | |
Tensão avaliado | Quilovolt | 3, 7,2, 12 | |
Corrente avaliado | 630,1250,1600,2500,3150,4000* | ||
Rated procura um caminho mais curto a quebra atual | KA | 25, 31,5, 40 | |
Rated procura um caminho mais curto a corrente do interruptor | 63, 80, 100 | ||
Curto-yime avaliado suporta a corrente (4s) | 25, 31,5, 40 | ||
O pico avaliado suporta a corrente | 63, 80, 100 | ||
Frequência avaliado | Hertz | 50 | |
Nível avaliado da isolação | 1 frequência de poder mínima suporta a tensão | Quilovolt | 42 |
Iluminando o impulso suporte a tensão | 75 | ||
tensões do circuito de controle | C.A. | V | 110, 220, 380 |
C.C. | V | 110, 220 | |
Grau da proteção | Alojamento IP4X, compartimento e interruptor IP2X quando a porta estiver aberta |
5. informação da ordem
Diagrama esquemático do circuito principal ou do diagrama esquemático elétrico
Arranjo e disposição
Modelo, especificação e quantidade de componentes principais.
Método do fio e especificação entrante e que parte do cabo, etc.
Se a conexão do ônibus é exigida entre os dispositivos, a conexão e a altura do ônibus da terra estarão fornecidas.
1. altura interna acima do nível do mar: Altura máxima da instalação: 2000m
2. temperatura do ar ambiental: -5℃~+40℃ e a temperatura média não devem
exceda +35℃ em 24h
3. a humidade relativa não deve exceder 50% na temperatura máxima +40℃. Mais alto
a humidade relativa é permitida em uma mais baixa temperatura. Ex. 90% em +20℃. Mas em virtude de
a mudança de temperatura, é possível que moderado orvalha produzirá ocasionalmente.
4. Nenhuns fogo, perigo da explosão, poluição séria, corrosão química e vibração severa
5. inclinação da instalação para não exceder 5°
6. Este produto é apropriado para o seguinte armazenamento do transporte da temperatura: -25℃ ~+55℃ 24h, em um curto período de tempo (não mais de 24 horas) não mais do que +70℃.
Esta série de produtos com capacidade de quebra alta, a boa estrutura dinâmica da estabilidade, a avançada e a razoável, programa elétrico de prático, série, versatilidade forte, vários esquemas da combinação da unidade, um armário contiveram muitos circuitos, salvar a área, a aparência bonita, a manutenção de nível elevado etc. da proteção, a segura e a segura, a conveniente.
Concorda com o NEMA ICS2-322 assim como da “tensão ZBK36001-89 completos do dispositivo do interruptor baixa tensão GB7251-87” padrões nacionais e a “dos padrões IEC439 baixa para retirar o tipo dispositivo completo” padrões profissionais” do interruptor
