O fabricante de China de Zgs11-500kVA instalou o grupo modular da subestação em forma de caixa 10kv da subestação exterior 100kVA

O fabricante de China de Zgs11-500kVA instalou o grupo modular da subestação em forma de caixa 10kv da subestação exterior 100kVA

A subestação da série de ZGS é subestação combinada de tipo americano com função do controle de alta tensão, para proteger, pôr a transformação e a distribuição. Usado geralmente no sistema de distribuição urbano e rural do poder. O interruptor de alta tensão da carga e o fusível de alta tensão deste produto são instalados no óleo do transformador, com a estrutura dois: no mesmo caso com o transformador e no caso diferente com transformador. Pode ser usado nos prédios, construindo em áreas urbanas e rurais, nas comunidades residenciais, em fábricas de áreas de desenvolvimento da alto-tecnologia, pequeno e médio do tamanho, em áreas de mineração, em campos petrolíferos, em canteiros de obras provisórios, e em outros locais


Condição do uso

1. A temperatura do ar ambiental máxima não excederá 45℃, e o mínimo não excederá - 45℃;

2. A altura não excederá 1000m. Se os transformadores personalizados especiais e os componentes de baixa voltagem são usados, a altura pode alcançar 4000m;

3. Será colocado em um lugar com uma inclinação vertical de não mais do que 5°and nenhum vibração ou impacto severo;

4. A umidade do ar não é mais de 90% (+ 25℃);

5. Lugar do gás sem poeira de condução, perigo da explosão, metal da corrosão e componentes elétricos;

6. A velocidade do vento exterior não excederá 35m/s.

7. Se acima das condições normais do ambiente do uso são excedidos, o cliente pode personalizá-lo com nossa empresa.

Característica da estrutura

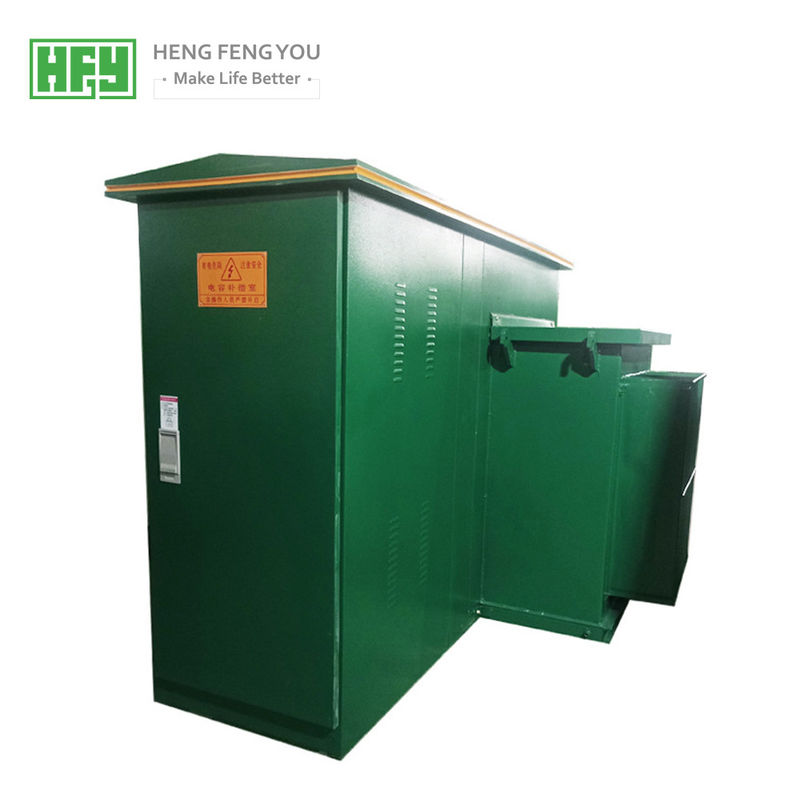

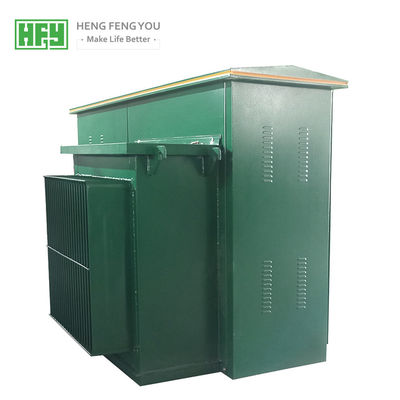

1. O escudo da caixa é projetado de acordo com a situação real com referência à tecnologia avançada estrangeira, e tem as características da consistência, a isolação térmica e a ventilação, desempenho estável, prevenção de corrosão, prevenção da poeira, prevenção animal impermeável, pequena, aparência bonita, etc. Há muitas escolhas de materiais do escudo, tais como a placa de aço, a placa composta, a placa de aço inoxidável, a placa do cimento, etc.

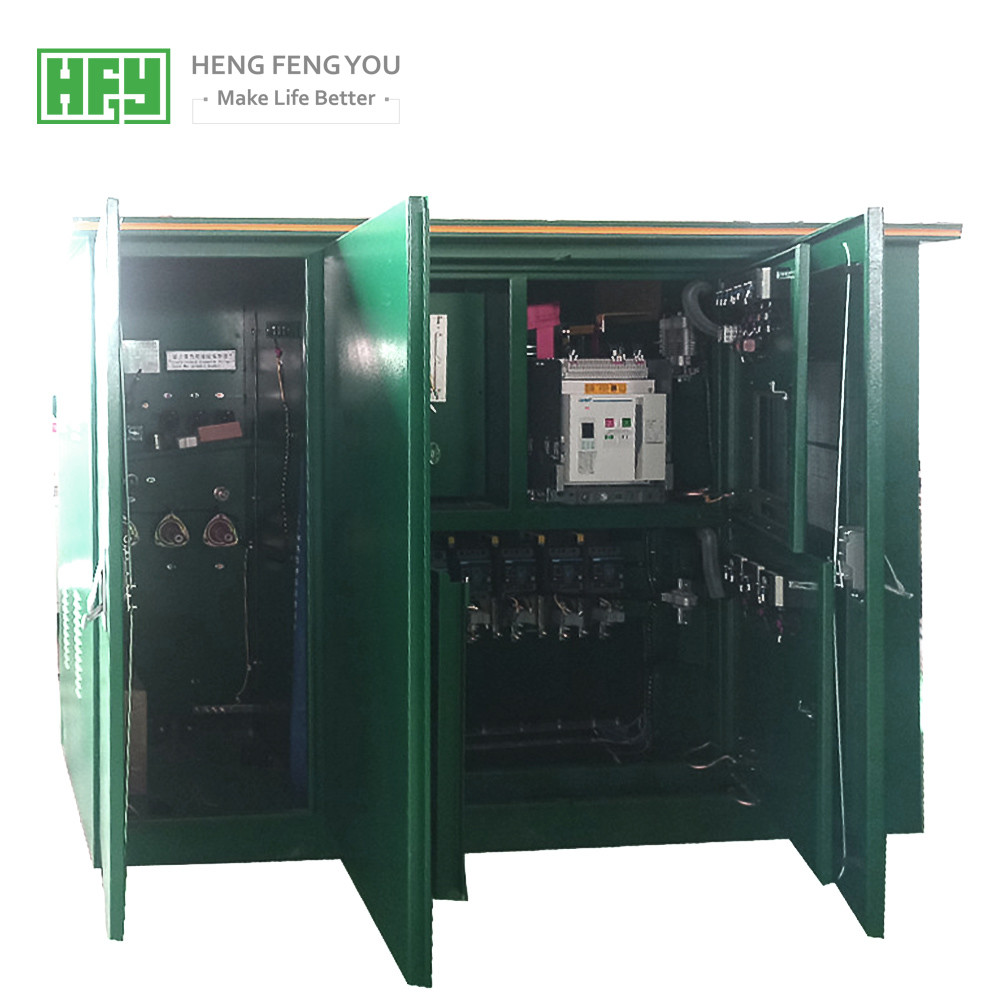

2. Há switchgear de alta tensão tal como xgn15, hxgn17 ou kyn28a e o outro equipamento na sala de alta tensão para a linha entrante de alta tensão, uma medida de alta tensão e uma linha que parte de alta tensão. O lado de alta tensão pode ser arranjado com fonte de alimentação da rede de anel, fonte de alimentação terminal, fonte de alimentação dupla e outros modos da fonte de alimentação, e os elementos de medida de alta tensão podem igualmente ser instalados para cumprir as exigências da medida de alta tensão. O interruptor principal é geralmente interruptor da carga ou interruptor do vácuo, com estrutura compacta e razoável e anti função perfeita do misoperation.

3. Há switchgear de baixa voltagem tal como GGD, GCS ou MNS e o outro equipamento na sala de baixa voltagem para a linha entrante de baixa voltagem, uma compensação reativa e uma linha que parte de baixa voltagem. O lado de baixa voltagem adota o tipo do painel ou a estrutura montada armário para formar o esquema da fonte de alimentação exigido pelo usuário, que pode encontrar a distribuição de poder, a distribuição de iluminação, a compensação reativa, a medida elétrica da energia e outras funções. O interruptor principal adota geralmente o interruptor universal ou o interruptor inteligente, que é flexível na instalação e simples na operação.

4. O transformador na sala do transformador pode usar o óleo inteiramente selado imergiu o transformador ou o seco-tipo transformador. O transformador imergido óleo pode ser S9, S11, S13 ou SH15, e o seco-tipo transformador pode ser scb10, scb11, SGB10 ou scbh15. De acordo com as necessidades reais de clientes, pode ser configurado livremente, que tem as vantagens de mais seletividade e flexibilidade.

5. A tampa da caixa é projetada com estrutura de dupla camada, e o interlayer é enchido com os plásticos da espuma, que tem a boa função da isolação térmica. A sala do transformador é equipada com a monitoração de controle da anti condensação e da temperatura automática, o aquecimento e os dispositivos refrigerando. Um dispositivo da poeira-prova é arranjado na posição da folha da porta e da grelha fora da placa lateral.
